2、正常使用下，液晶屏自售出之日起予以保修1年，

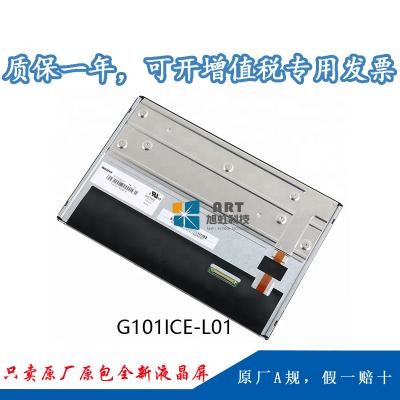

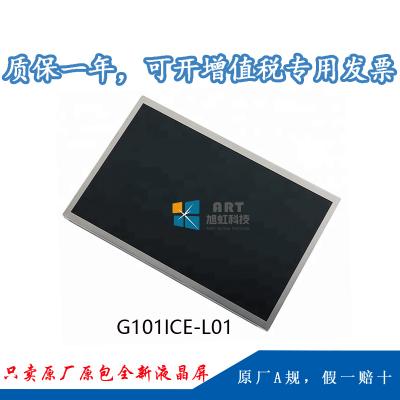

一、奇美10.1寸液晶模组G101ICE-L01 应用特征
|
基本信息 : |
制造商 |
奇美 |
面板型号 |
G101ICE-L01 |
|
面板尺寸 |
10.1” |
面板应用 |
工业 |
|
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
工作环境 : |
工作温度 |
-20 ~ 70 °C |
存储温度 |
-25 ~ 70 °C |
|
RoHS状态 |
RoHS |
耐振动性 |
1.5G (14.7 m/s²) |
|
|
典型特征 : |
表面雾面，6/8位灰阶可选，广视角，风景模式，白光LED背光，背光寿命大于5万小时，上/下/左/右翻转显示 |
|||
二、奇美10.1寸液晶模组G101ICE-L01结构详情
|
像素特征 : |
像素数量 |
1280(RGB)×800 , WXGA |
点间距 |
0.0565×0.1695 (H×V) mm |
|
像素布局 |
RGB垂直条状 |
像素间距 |
0.1695×0.1695 mm (H×V) |
|
|
结构尺寸 : |
显示区域 |
216.96(H) × 135.6(V)mm |
可视区域 |
218.96(H) × 137.6(V)mm |
|
外观尺寸 |
230.7(H) × 152.55(V) mm |
外观厚度 |
6.5±0.5mm(Typ./Max.) |
|
|
外观特征 : |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比 |
16:10 (H:V) |
外观形状 |
-- |
|
|
安装方式 |
Side mounting holes (4-M2) on left, right bezel |
|||
|
其它特征 : |
重量 |
360/375g (Typ./Max.) |
表面处理 |
雾面，Hard coating (3H) |
三、奇美10.1寸液晶模组G101ICE-L01光学详情
|
基本信息 : |
面板亮度 |
500 cd/m² (Typ.) |
对比度 |
800:1 (Typ.) (透射) |
|
可视角度 |
85/85/85/85 (Typ.)(CR≥10) |
光学模式 |
AAS，常黑显示，透射式 |
|
|
最佳视角 |
全视角 |
反应时间 |
14/11(Typ.)(Tr/Td) (ms) |
|
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
显示颜色 |
262K/16.7M (6-bit / 8-bit ) |
|
色域 |
52% NTSC (CIE1931) |
亮度变动 |
1.43(Max.)(5 points) |
四、奇美10.1寸液晶模组G101ICE-L01电子详情
|
工作频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗 |
6.18W (Typ.) |
五、奇美10.1寸液晶模组G101ICE-L01背光详情
|
背光特征 : |
灯管类型 |
WLED |
是否可换 |
- |
灯管寿命 |
50K(Typ.) (Hours) |
||
|
数量 |
- |
灯管形状 |
阵列 |
位置 |
侧入式光源(底部) |
|||
|
灯管电气 : |
电压输入 |
12.0V (Typ.) |
电流输入 |
0.42/0.50A (Typ./Max.) |
||||
|
功耗 |
5.0/5.8W (Typ./Max.) |
|||||||
|
接口特征 : |
类型 |
包含在屏信号接口中 |
灯管驱动 |
含LED驱动器 |
||||
六、奇美10.1寸液晶模组G101ICE-L01信号详情
|
信号系统 : |
LVDS (1 ch, 6/8-bit) |
|||||
|
信号电气 : |
电压输入 |
3.3V (Typ.) |
电流输入 |
2.65/320mA (Typ./Max.) |
||
|
接口特征 : |
类型 |
端子 |
||||
|
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
I-PEX |
20455-040E-12 |
0.5 mm |
40pins |
1 pcs |
||
七、奇美10.1寸液晶模组G101ICE-L01包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
28 pcs / 箱 |
12.02 Kgs |
435×350×275 mm (L×W×H) |
