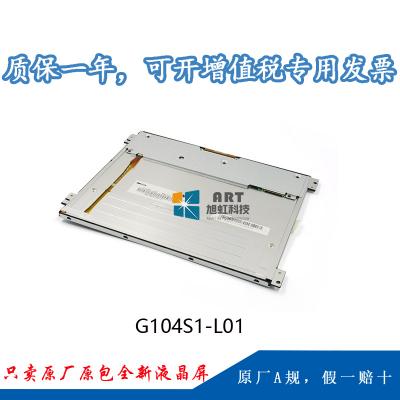

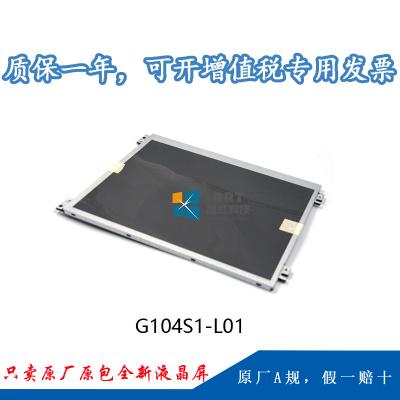

一、奇美10.4寸液晶模组G104S1-L01 应用特征
|
基本信息 : |
制造商 |
奇美 |
面板型号 |
G104S1-L01 |
|
面板尺寸 |
10.4” |
面板应用 |
工业 |
|
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
工作环境 : |
工作温度 |
-20 ~ 70 °C |
存储温度 |
-40 ~ 80 °C |
|
RoHS状态 |
RoHS |
耐振动性 |
1.5G (14.7 m/s²) |
|
|
典型特征 : |
表面雾面，6/8位灰阶可选，广视角，风景模式，背光易换，白光LED背光，180°翻转显示 |
|||
二、奇美10.4寸液晶模组G104S1-L01 结构详情
|
像素特征 : |
像素数量 |
800(RGB)×600 , SVGA |
点间距 |
0.088×0.264 (H×V) mm |
|
像素布局 |
RGB垂直条状 |
像素间距 |
0.264×0.264 mm (H×V) |
|
|
结构尺寸 : |
显示区域 |
211.2(H) × 158.4(V)mm |
可视区域 |
214.8(H) × 162.7(V)mm |
|
外观尺寸 |
243(H) × 184(V) mm |
外观厚度 |
7.0/7.3 (Typ./Max.) mm |
|
|
外观特征 : |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比 |
4:3 (H:V) |
外观形状 |
-- |
|
|
安装方式 |
Face mounting holes (2-Φ3.5, 2-R1.75) on left, right slugs |
|||
|
其它特征 : |
重量 |
355g (Typ.) |
表面处理 |
雾面，Hard coating (3H) |
三、奇美10.4寸液晶模组G104S1-L01光学详情
|
基本信息 : |
面板亮度 |
400 cd/m² (Typ.) |
对比度 |
700:1 (Typ.) (透射) |
|
可视角度 |
80/80/70/70(Typ.)(CR≥10) |
光学模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
- |
反应时间 |
5/11(Typ.)(Tr/Td) (ms) |
|
|
色彩性能 : |
白色色度 |
Wx:0.292; Wy:0.3344 |
显示颜色 |
262K/16.2M (6-bit / 6-bit + FRC) |
|
色域 |
53% NTSC (CIE1931) |
亮度变动 |
1.25/1.40(Typ./Max.)(5 points) |
四、奇美10.4寸液晶模组G104S1-L01电子详情
|
工作频率 : |
60Hz |
|
翻转扫描 : |
翻转 (180°) |
|
功率总耗 |
4.8W（Typ.） |
五、奇美10.4寸液晶模组G104S1-L01背光详情
|
背光特征 : |
灯管类型 |
WLED |
灯管寿命 |
30K(Typ.) (Hours) |
||||
|
数量 |
- |
位置 |
侧入式光源 |
|||||
|
WLED驱动电气 : |
电压输入 |
12.0±5.0V |
电流输入 |
0.25/0.3A (Typ./Max.) |
||||
|
功率消耗 |
3.0/3.6W (Typ./Max.) |
|||||||
|
接口特征 : |
类型 |
端子 |
灯管驱动 |
含LED驱动器 |
||||
|
接口详情 |
数量 |
脚数 |
脚间距 |
|||||
|
1pcs |
5pins |
1.25mm |
||||||
六、奇美10.4寸液晶模组G104S1-L01信号详情
|
信号系统 : |
LVDS (1 ch, 6/8-bit) |
|||||
|
信号电气 : |
电压输入 |
3.3V (Typ.) |
电流输入 |
540/650mA (Typ./Max.) |
||
|
功率消耗 |
2.0W (Typ.) |
|||||
|
接口特征 : |
类型 |
端子 |
||||
|
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
庆良 |
107A20-0022RA-G3-R |
1.0 mm |
20pins |
1 pcs |
LVDS-20P1C8B-080A |
|
七、奇美10.4寸液晶模组G104S1-L01包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
16 pcs / 箱 |
11.7 Kgs |
570×450×320mm (L×W×H) |
