2、正常使用下,液晶屏自售出之日起予以保修1年,
温馨提示:奇美10.4寸全视角液晶屏G104X1-L04 ,我司仓库有大量备货(500pcs左右),有需要的客户朋友,可以随时联系下单提货。

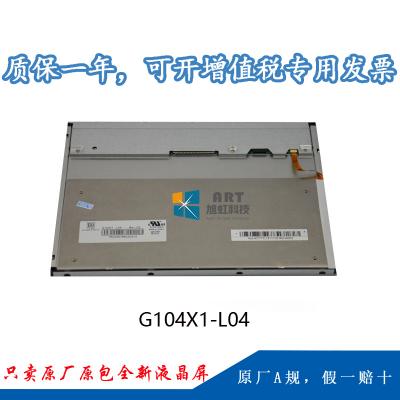

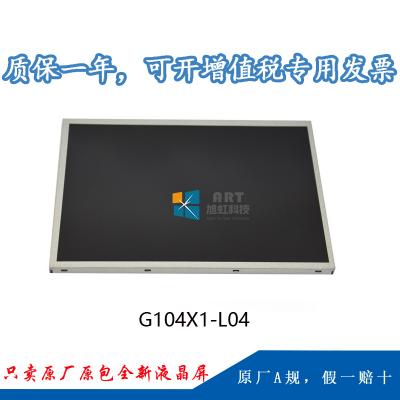

一、奇美10.4寸全视角工控液晶模组G104X1-L04应用特征
基本信息 : |
制造商 |
奇美 |
面板型号 |
G104X1-L04 |
面板尺寸 |
10.4” |
面板应用 |
工业 |
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
工作环境 : |
工作温度 |
-30 ~ 70 °C |
存储温度 |
-30 ~ 80 °C |
RoHS状态 |
RoHS |
耐振动性 |
1.5G (14.7 m/s²) |
|
典型特征 : |
表面雾面,6/8位灰阶可选,广视角,风景模式,宽温,背光易换,白光LED背光,背光寿命大于5万小时,180°翻转显示 |
二、奇美10.4寸全视角工控液晶模组G104X1-L04结构详情
像素特征 : |
像素数量 |
1024(RGB)×768 , WXGA |
点间距 |
0.0685×0.2055 (H×V) mm |
像素布局 |
RGB垂直条状 |
像素间距 |
0.2055×0.2055 mm (H×V) |
|
结构尺寸 : |
显示区域 |
210.4(H) × 157.8(V)mm |
可视区域 |
215.4(H) × 161.8(V)mm |
外观尺寸 |
225.5(H) × 176.3(V) mm |
外观厚度 |
7.96 /9.2(Typ./Max.) mm |
|
外观特征 : |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
宽高比 |
4:3 (H:V) |
外观形状 |
-- |
|
安装方式 |
Face mounting holes (4-Ф2.8) on left, right bezel |
|||
其它特征 : |
重量 |
430±50g |
表面处理 |
雾面 |
三、奇美10.4寸全视角工控液晶模组G104X1-L04光学详情
基本信息 : |
面板亮度 |
500 cd/m² (Typ.) |
对比度 |
1000:1 (Typ.) (透射) |
可视角度 |
88/88/88/88(Typ.)(CR≥10) |
光学模式 |
Super MVA,常黑显示,透射式 |
|
最佳视角 |
全视角 |
反应时间 |
14/11(Typ.)(Tr/Td) (ms) |
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
显示颜色 |
262K/16.2M (6-bit / 6-bit + FRC) |
色域 |
55% NTSC (CIE1931) |
亮度变动 |
1.25/1.40(Typ./Max.)(5 points) |
四、奇美10.4寸全视角工控液晶模组G104X1-L04电子详情
工作频率 : |
60Hz |
翻转扫描 : |
翻转 (180°) |
功率总耗 |
7.9W(Typ.) |
五、奇美10.4寸全视角工控液晶模组G104X1-L04背光详情
背光特征 : |
灯管类型 |
WLED |
是否可换 |
Replaceable |
灯管寿命 |
50K(Typ.) (Hours) |
||
数量 |
- |
灯管形状 |
- |
位置 |
侧入式光源 |
|||
WLED驱动电气 : |
电压输入 |
12.0±5.0V |
电流输入 |
0.5/0.6A (Typ./Max.) |
||||
功率消耗 |
6.0/7.2W (Typ./Max.) |
|||||||
接口特征 : |
类型 |
端子 |
灯管驱动 |
含LED驱动器 |
||||
接口详情 : |
数量 |
脚数 |
脚间距 |
|||||
1pcs |
10pins |
1.0mm |
六、奇美10.4寸全视角工控液晶模组G104X1-L04信号详情
信号系统 : |
LVDS (1 ch, 6/8-bit) |
|||||
信号电气 : |
电压输入 |
3.3V (Typ.) |
电流输入 |
570±50mA |
||
功率消耗 |
1.9/2.05W (Typ./Max.) |
|||||
接口特征 : |
类型 |
端子 |
||||
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
航空电子 |
FI-XB30SRL-HF11 |
1 mm |
40pins |
1 pcs |
LVDS-30P1C8B-085A |
七、奇美10.4寸全视角工控液晶模组G104X1-L04包装详情
包装箱: |
数量 |
重量 |
尺寸 (L×W×H) |
18 pcs / 箱 |
11.23 Kgs |
465×362×314 mm (L×W×H) |
