2、正常使用下，液晶屏自售出之日起予以保修1年，

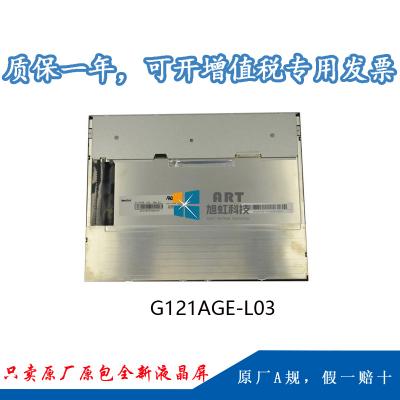

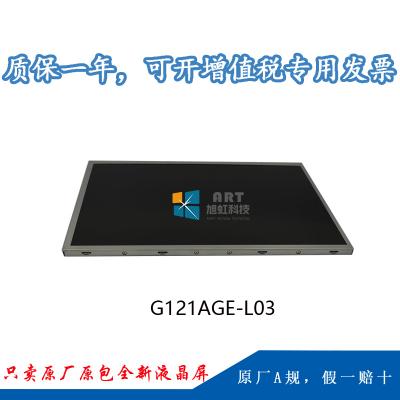

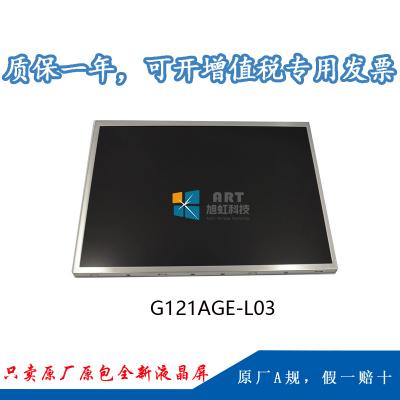

一、奇美12.1寸液晶模组G121AGE-L03应用特征
|
基本信息 : |
制造商 |
奇美 |
面板型号 |
G121AGE-L03 |
|
面板尺寸 |
12.1" |
面板应用 |
工业，车载显示 |
|
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
工作环境 : |
工作温度 |
-30 ~ 80 °C |
存储温度 |
-30 ~ 85 °C |
|
RoHS状态 |
RoHS |
耐振动性 |
1.5G (14.7 m/s²) |
|
|
典型特征 : |
表面雾面，6/8位灰阶可选，广视角，宽温，背光易换，风景模式，宽温，白光LED背光，上/下/左/右翻转显示，背光寿命大于5万小时 |
|||
二、奇美12.1寸液晶模组G121AGE-L03 结构详情
|
像素特征 : |
像素数量 |
800(RGB)×600 , SVGA |
点间距 |
0.1025×0.3075(H×V) mm |
|
像素布局 |
RGB垂直条状 |
像素间距 |
0.3075×0.3075 mm (H×V) |
|
|
结构尺寸 : |
显示区域 |
246(H) × 184.5(V)mm |
可视区域 |
249.0(W)×187.5(H) mm |
|
外观尺寸 |
260.5(W)×204(H) mm |
外观厚度 |
8.4±0.5 mm |
|
|
外观特征 : |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比 |
4:3 (H:V) |
外观形状 |
-- |
|
|
安装方式 |
Side mounting holes (4-M2) on left, right bezel |
|||
|
其它特征 : |
重量 |
506/530g (Typ./Max.) |
表面处理 |
雾面 ，Hard coating (3H) |
三、奇美12.1寸液晶模组G121AGE-L03光学详情
|
基本信息 : |
面板亮度 |
450 cd/m² (Typ.) |
对比度 |
1500:1 (Typ.) (透射) |
|
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
光学模式 |
Super MVA，常黑显示，透射式 |
|
|
最佳视角 |
全视角 |
反应时间 |
13/12(Typ.)(Tr/Td) (ms) |
|
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
显示颜色 |
262K/16.2M (6-bit / 6-bit + FRC) |
|
色域 |
50% NTSC (CIE1931) |
亮度变动 |
1.25/1.40 (Typ./Max.)(9 points) |
四、奇美12.1寸液晶模组G121AGE-L03电子详情
|
工作频率 : |
60Hz |
|
翻转扫描 : |
翻转 (水平/垂直) |
|
功率总耗 |
7.9W（Typ.） |
五、奇美12.1寸液晶模组G121AGE-L03背光详情
|
背光特征 : |
灯管类型 |
WLED |
是否可换 |
Replaceable |
灯管寿命 |
50K(Typ.) (Hours) |
||
|
数量 |
- |
灯管形状 |
- |
位置 |
侧入式光源 |
|||
|
WLED驱动电气 : |
电压输入 |
12.0±1.2V |
电流输入 |
0.53A (Typ.) |
||||
|
功率消耗 |
6.4W (Typ.) |
|||||||
|
接口特征 : |
类型 |
端子 |
灯管驱动 |
含LED驱动器 |
||||
|
接口详情 : |
数量 |
脚数 |
脚间距 |
|||||
|
1pcs |
10pins |
1.0mm |
||||||
六、奇美12.1寸液晶模组G121AGE-L03信号详情
|
信号系统 : |
LVDS (1 ch, 6/8-bit) |
|||||
|
电压输入 |
3.3/5.0V (Typ.)(VCC) |
电流输入 |
450/310mA (Typ.)(3.3/5.0V) |
|||
|
功率消耗 |
1.49W (Typ.)(3.3V) |
|||||
|
接口特征 : |
类型 |
端子 |
||||
|
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
航空电子 |
FI-SEB20P-HFE |
1.25 mm |
20pins |
1 pcs |
LVDS-20P1C8B-150A |
|
七、奇美12.1寸液晶模组G121AGE-L03包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
22 pcs / 箱 |
19Kgs (Typ.) |
540×450×275 mm (L×W×H) |
