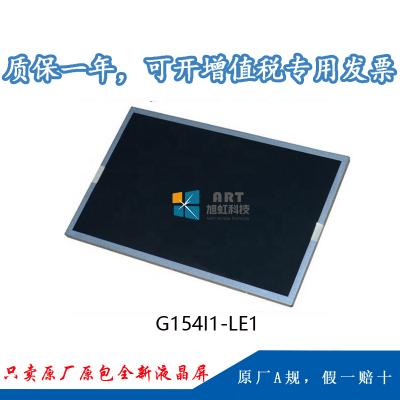

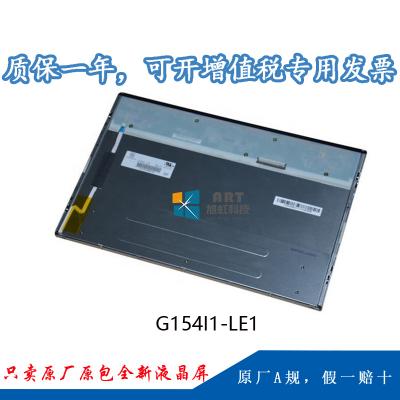

一、奇美15.4寸液晶模组G154I1-LE1应用特征
|
基本信息 : |
制造商 |
奇美 |
面板型号 |
G154I1-LE1 |
|
面板尺寸 |
15.4" |
面板应用 |
工业,游戏 |
|
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
工作环境 : |
工作温度 |
-30 ~ 80 °C |
存储温度 |
-30 ~ 80 °C |
|
RoHS状态 |
RoHS |
耐振动性 |
- |
|
|
典型特征 : |
表面雾面，6/8位灰阶可选，广视角，背光易换，风景模式，宽温，白光LED背光，背光寿命大于5万小时，宽屏，180度翻转显示 |
|||
|
生产情况 : |
量产中 |
|||
二、奇美15.4寸液晶模组G154I1-LE1结构详情
|
像素特征 : |
像素数量 |
1280(RGB)×800 ,WXGA |
点间距 |
0.08625×0.25875 mm(H×V) |
|
像素布局 |
RGB垂直条状 |
像素间距 |
0.25875×0.25875mm(H×V) |
|
|
结构尺寸 : |
显示区域 |
331.2(H)×207(V) mm |
可视区域 |
334.5(H)×210.3(V) mm |
|
外观尺寸 |
352(H)×230(V) mm |
外观厚度 |
9.0±0.5 mm |
|
|
外观特征 : |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比 |
16:10 (W:H) |
外观形状 |
- |
|
|
安装方式 |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它特征 : |
重量 |
880g (Typ.) |
表面处理 |
雾面，Hard coating (3H) |
三、奇美15.4寸液晶模组G154I1-LE1光学详情
|
基本信息 : |
面板亮度 |
450 cd/m² (Typ.) |
对比度 |
2500:1 (Typ.) (透射) |
|
可视角度 |
80/80/70/70 (Typ.)(CR≥10) |
光学模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
- |
反应时间 |
5/11(Typ.)(Tr/Tf) (ms) |
|
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
显示颜色 |
262K/16.2M (6-bit / 6-bit + FRC) |
|
色域 |
56% NTSC (CIE1931) |
亮度变动 |
1.25/1.40(Typ./Max.)(9 points) |
四、奇美15.4寸液晶模组G154I1-LE1电子详情
|
工作频率 : |
60Hz |
|
翻转扫描 : |
翻转 (180°) |
五、奇美15.4寸液晶模组G154I1-LE1背光详情
|
背光特征 : |
灯管类型 |
WLED |
是否可换 |
Replaceable |
灯管寿命 |
50K(Typ.) (Hours) |
||
|
数量 |
6 strings |
灯管形状 |
6串 |
位置 |
侧入式光源 |
|||
|
WLED驱动电气 : |
电压输入 |
12.0±1.2V |
电流输入 |
850±100mA |
||||
|
功率消耗 |
10.2±1.2W |
|||||||
|
接口特征 : |
类型 |
端子 |
灯管驱动 |
含LED驱动器 |
||||
六、奇美15.4寸液晶模组G154I1-LE1信号详情
|
信号系统 : |
LVDS (1 ch, 6/8-bit) |
|||||
|
电压输入 |
3.3V (Typ.) |
电流输入 |
550/650mA (Typ./Max.) |
|||
|
接口特征 : |
类型 |
端子 |
||||
|
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
- |
- |
1.0 mm |
30pins |
1 pcs |
LVDS-30P1C8B-103A |
|
七、奇美15.4寸液晶模组G154I1-LE1包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
13 pcs / 箱 |
11Kgs |
465×362×314 mm (L×W×H) |
