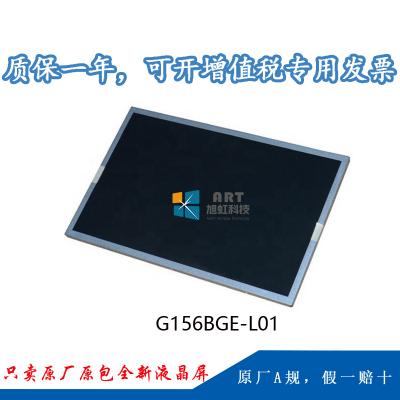

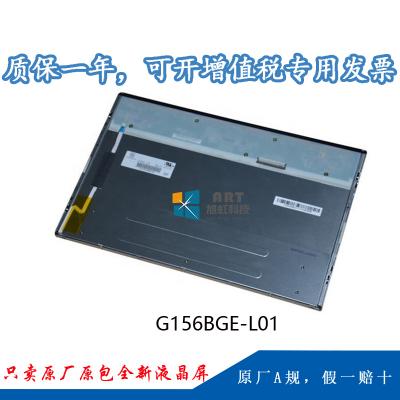

一、奇美15.6寸液晶模组G156BGE-L01应用特征
基本信息 : |
制造商 |
奇美 |
面板型号 |
G156BGE-L01 |
面板尺寸 |
15.6” |
面板应用 |
工业 |
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
工作环境 : |
工作温度 |
0 ~ 60 °C |
存储温度 |
-20 ~ 60 °C |
RoHS状态 |
RoHS |
耐振动性 |
1.5G (14.7 m/s²) |
|
典型特征 : |
表面雾面,广视角,风景模式,白光LED背光,背光寿命大于5万小时,宽温,信号端子正装 |
|||
生产情况 : |
量产中 |
二、奇美15.6寸液晶模组G156BGE-L01结构详情
像素特征 : |
像素数量 |
1366(RGB)×768 ,WXGA |
点间距 |
0.084×0.252mm(W×H) |
像素布局 |
RGB垂直条状 |
像素间距 |
0.252×0.252mm(W×H) |
|
结构尺寸 : |
显示区域 |
344.232(W)×193.536(H) mm |
可视区域 |
347.53(W)×196.84(H) mm |
外观尺寸 |
363.8(W)×215.92(H) mm |
外观厚度 |
16.85±0.5 mm |
|
外观特征 : |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
宽高比 |
16:9 (H:V) |
外观形状 |
- |
|
安装方式 : |
Side mounting holes; Rear mounting holes |
|||
其它特征 : |
重量 |
1.19/1.25Kgs (Typ./Max.) |
表面处理 |
雾面,Hard coating (3H) |
三、奇美15.6寸液晶模组G156BGE-L01光学详情
基本信息 : |
面板亮度 |
300 cd/m² (Typ.) |
对比度 |
500:1 (Typ.) (透射) |
可视角度 |
80/80/80/80 (Typ.)(CR≥10) |
光学模式 |
TN,常白显示,透射式 |
|
最佳视角 |
- |
反应时间 |
3/7 (Typ.)(Tr/Td) ms |
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
显示颜色 |
16.7M (8-bit) |
色域 |
65% NTSC (CIE1931) |
亮度均匀性 |
1.54 (Max.)(9 points) |
四、奇美15.6寸液晶模组G156BGE-L01电子详情
工作频率 : |
60Hz |
翻转扫描 : |
No |
功率总耗 : |
10.95W |
五、奇美15.6寸液晶模组G156BGE-L01背光详情
背光特征 : |
灯管类型 |
WLED |
灯管寿命 |
50K(Typ.) (Hours) |
||||
数量 |
- |
位置 |
侧入式光源(底部) |
|||||
WLED驱动电气 : |
电压输入 |
12.0±1.2V |
电流输入 |
0.8±0.2A |
||||
功率消耗 |
9.6W (Typ.) |
|||||||
接口特征 : |
类型 |
端子 |
灯管驱动 |
含LED驱动器 |
六、奇美15.6寸液晶模组G156BGE-L01信号详情
信号系统 : |
LVDS (1 ch, 8-bit) |
||||||
信号电气: |
电压输入 |
5.0V (Typ.) |
电流输入 |
0.22/0.27A (Typ./Max.) |
|||
功率消耗 |
1.35/1.60W (Typ./Max.) |
||||||
接口特征 : |
类型 |
端子 |
|||||
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
- |
- |
1.0 mm |
30pins |
1 pcs |
LVDS-30P1C8B-180A |
七、奇美15.6寸液晶模组G156BGE-L01包装详情
包装箱: |
数量 |
重量 |
尺寸 (L×W×H) |
10 pcs / 箱 |
17.0Kgs |
465×362×314 mm |
